Le cadran émail

Voici tout le processus de conception

Le cadran émail

Voici tout le processus de conception

Le cadran émail

Voici tout le processus de conception

Pour ce projet, j'ai voulu me rapprocher de ce que j'aime vraiment dans l'horlogerie : l'art.
J'ai donc cherché à commencer par réaliser un cadran en émail qui pourra sublimer le modèle M.

Pour ce projet, j'ai voulu me rapprocher de ce que j'aime vraiment dans l'horlogerie : l'art.
J'ai donc cherché à commencer par réaliser un cadran en émail qui pourra sublimer le modèle M.

Démarche


  • Pour ce qui est du design du cadran, j'ai toujours aimé les nuages japonais, donc il m'a semblé évident de dessiner ce type de nuage et de choisir des couleurs pétantes en émail.


  • Pour ce qui est du boîtier, suite à mon premier prototype, j'ai pu voir quelques défauts, notamment au niveau de la finition de la partie imprimée en 3D.


Grâce à ces idées, je savais par où commencer et quoi améliorer.



  • Comme pour le premier projet, j'ai commencé par chercher des inspirations. J'ai pris comme modèle une montre basique et réalisé des croquis pour avoir une idée globale de la montre.


  • Ensuite, j'ai choisi les méthodes de fabrication, qui sont composées d'impression 3D métal et d'usinage avec un tour pour obtenir une pièce plus précise, assurant ainsi un bon maintien du mouvement dans la montre.

  • J'ai commencé par chercher comment améliorer la qualité de la pièce en impression 3D métal. Je me suis vite tournée vers la fonderie à cire perdue, car ce procédé permet d'obtenir des pièces avec une structure plus homogène et des états de surface plus lisses.

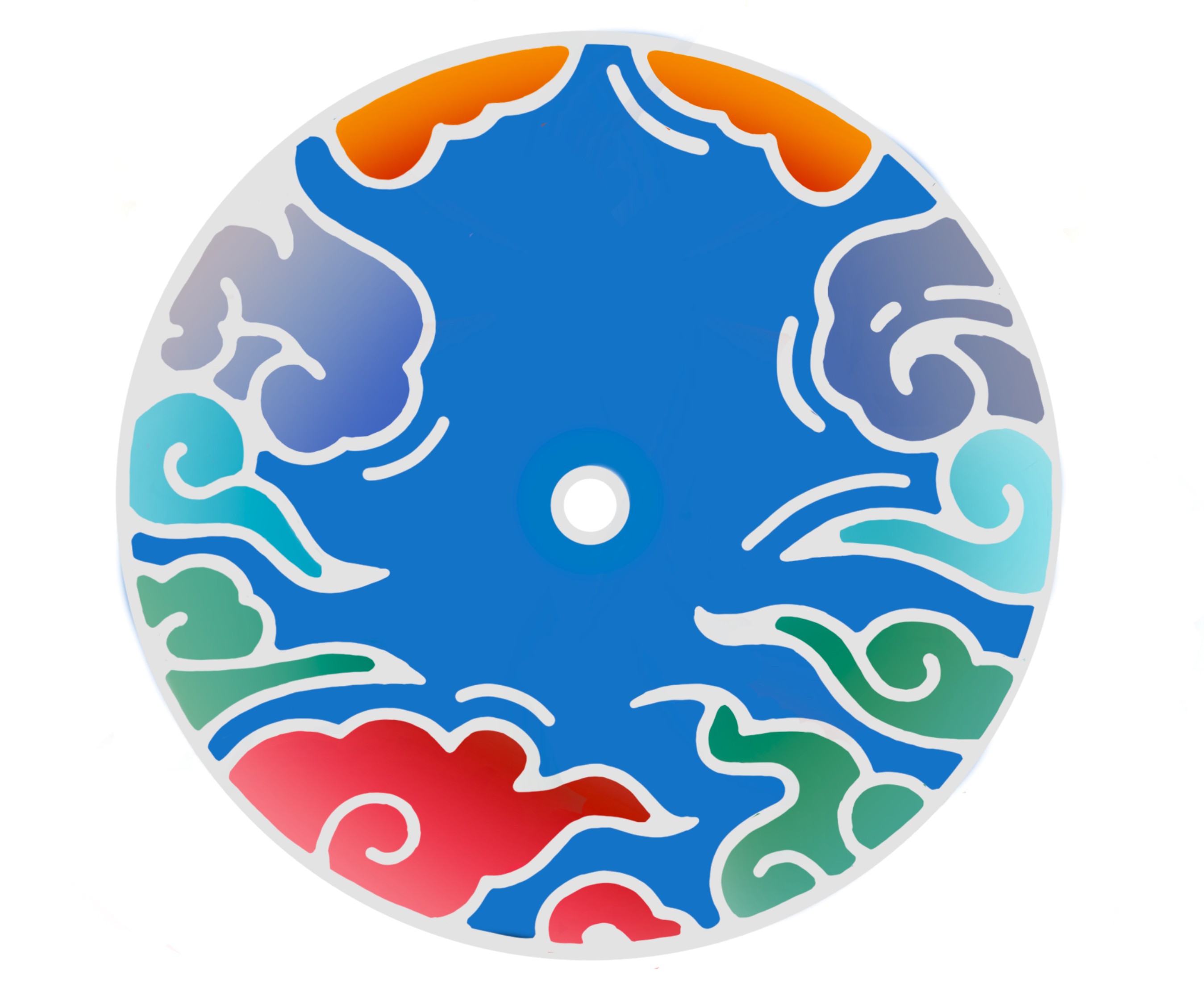

  • Pour ce qui est du cadran, j'ai commencé à réaliser quelques croquis en explorant les différents dégradés de couleurs qui pourraient bien correspondre au motif.

  • Une fois que tout était planifié, je me suis lancé dans la modélisation de la montre sur Solidworks


  • Je suis passé par plusieurs versions. Initialement, je pensais que la première version serait imprimable. Cependant, après avoir discuté de la faisabilité de la pièce avec des techniciens de l'entreprise où j'avais choisi de la faire sous-traiter, nous nous sommes rendu compte qu'il y aurait eu trop de supports nécessaires lors de l'impression. Cela aurait entraîné une augmentation considérable du coût de fabrication en raison du surplus de main-d'œuvre pour enlever ces supports.


  • J'ai donc opté pour une autre version qui conserve les mêmes lignes que la première, mais qui nécessite moins de main-d'œuvre pour enlever les supports et qui est nettement moins chère à produire.

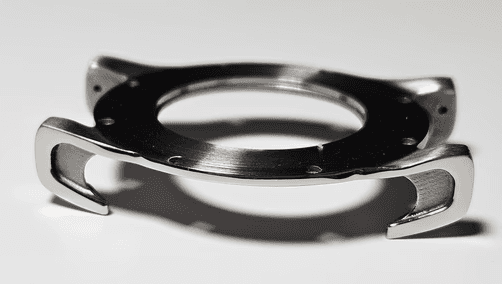

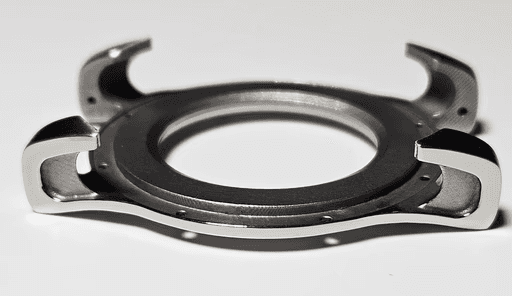

Finition sur la carrure

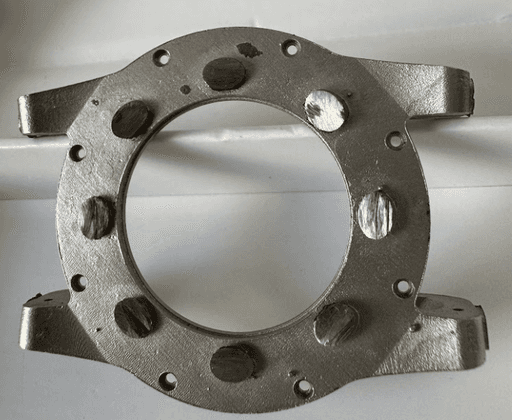

  • Suite à la fonte, il fallait retravailler la pièce.


  • Je l'ai donc passée au tour à métaux et poli les côtés

Fabrication du cadran

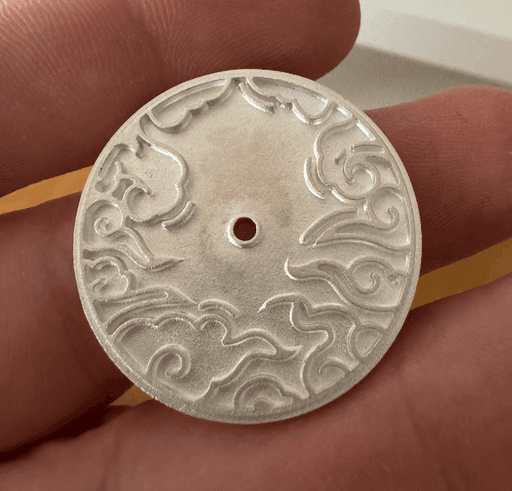

  • Comme pour la carrure, j'ai décidé de fabriquer le cadran à l'aide de la fonderie en argent 925.

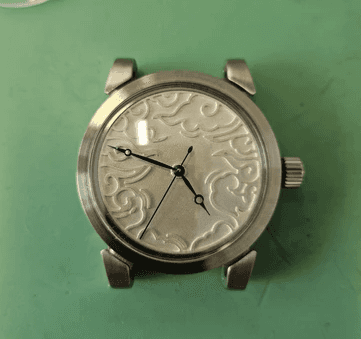

Premier montage à blanc

  • Cela m'a permis de valider ma conception en constatant que le cadran s'accordait bien avec la carrure.

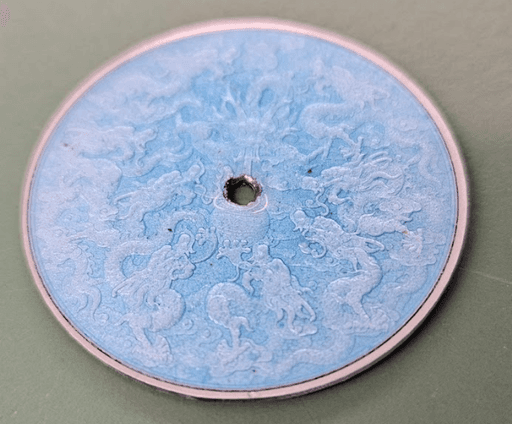

Contre émail

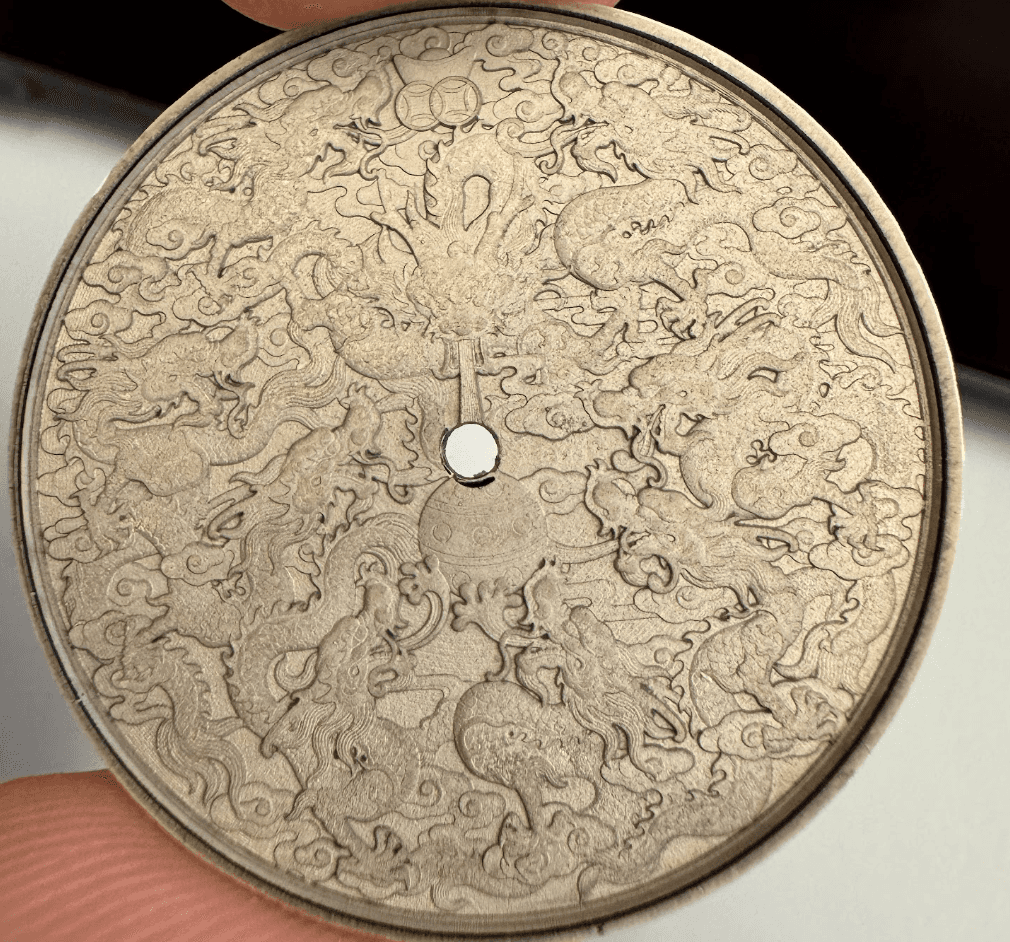

  • Lorsqu'on réalise de l'émail sur des cadrans en argent, il faut appliquer une couche de 'contre-émail' en dessous pour contrer la déformation lors de l'émaillage à l'avant.

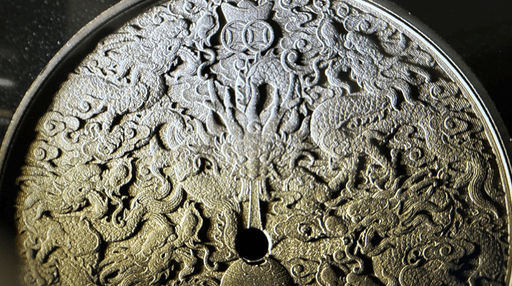

  • Une gravure laser de haute résolution !

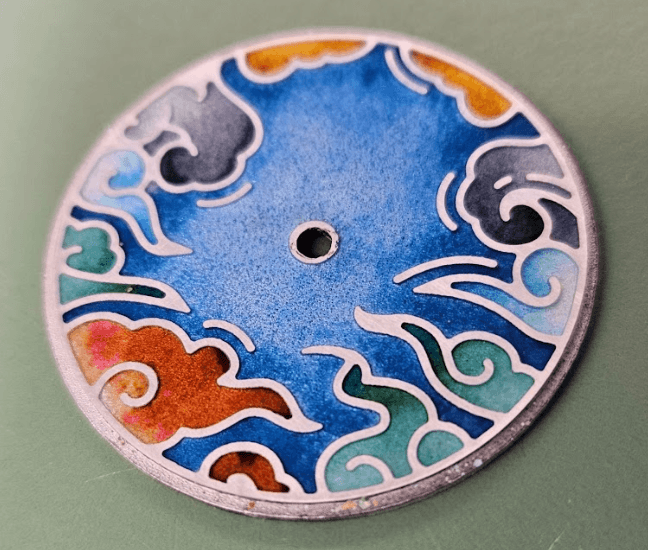

L'émaillage

  • Lucas Roillet, fondateur de la marque horlogère Deguiret, m'a beaucoup aidé pour toute la partie émaillage. Il est spécialisé dans les cadrans en émail.

Contre émail

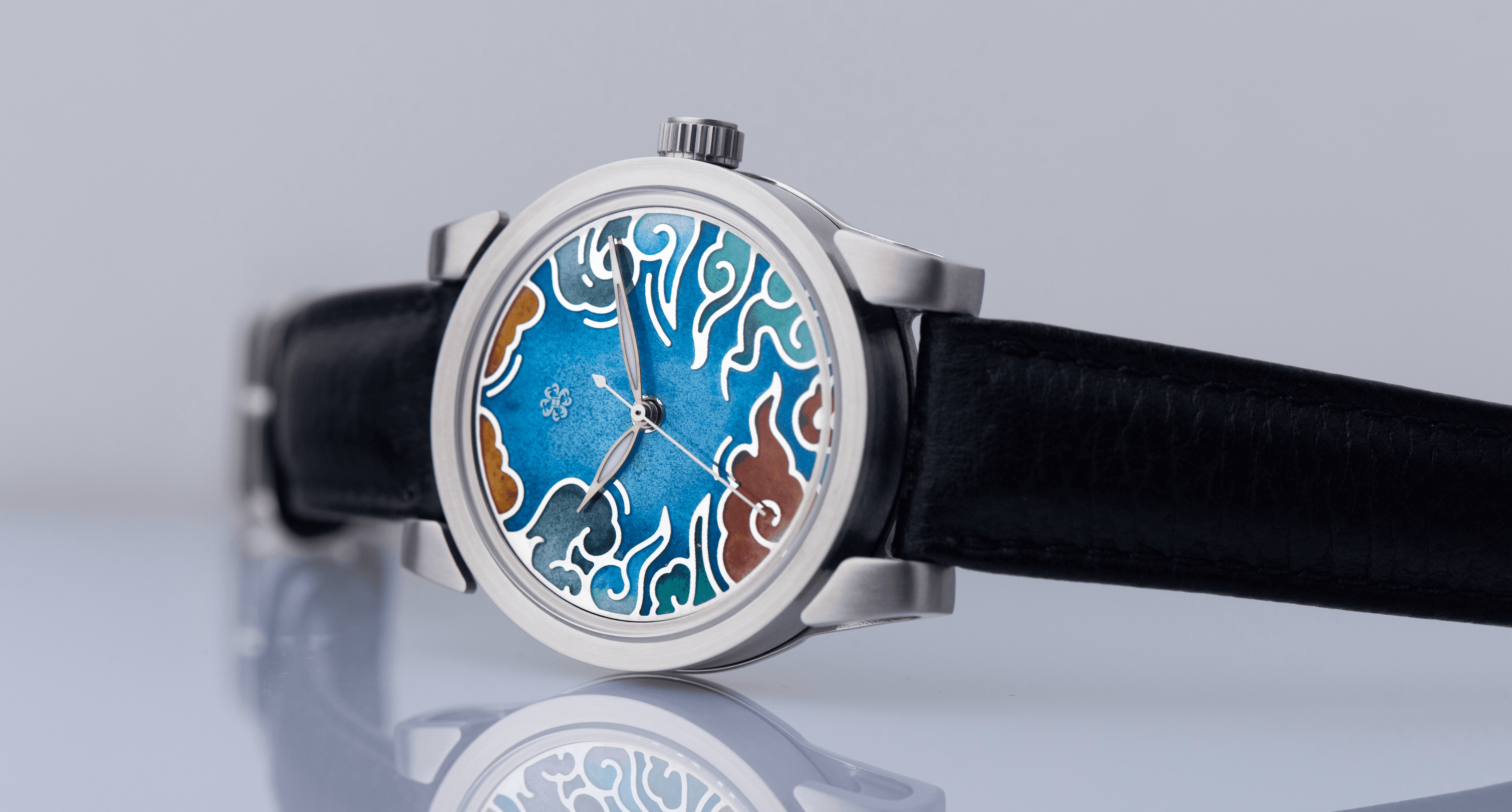

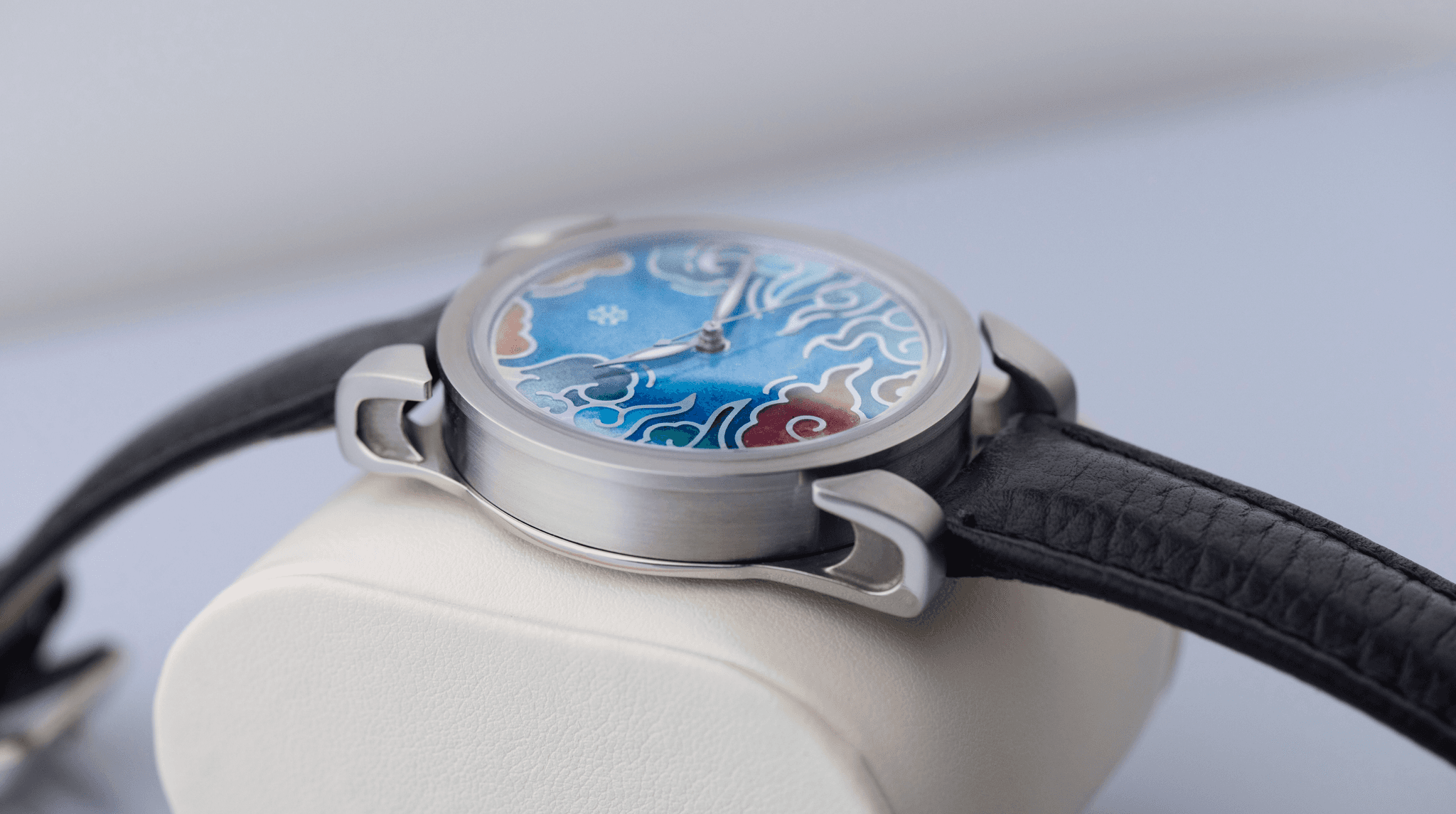

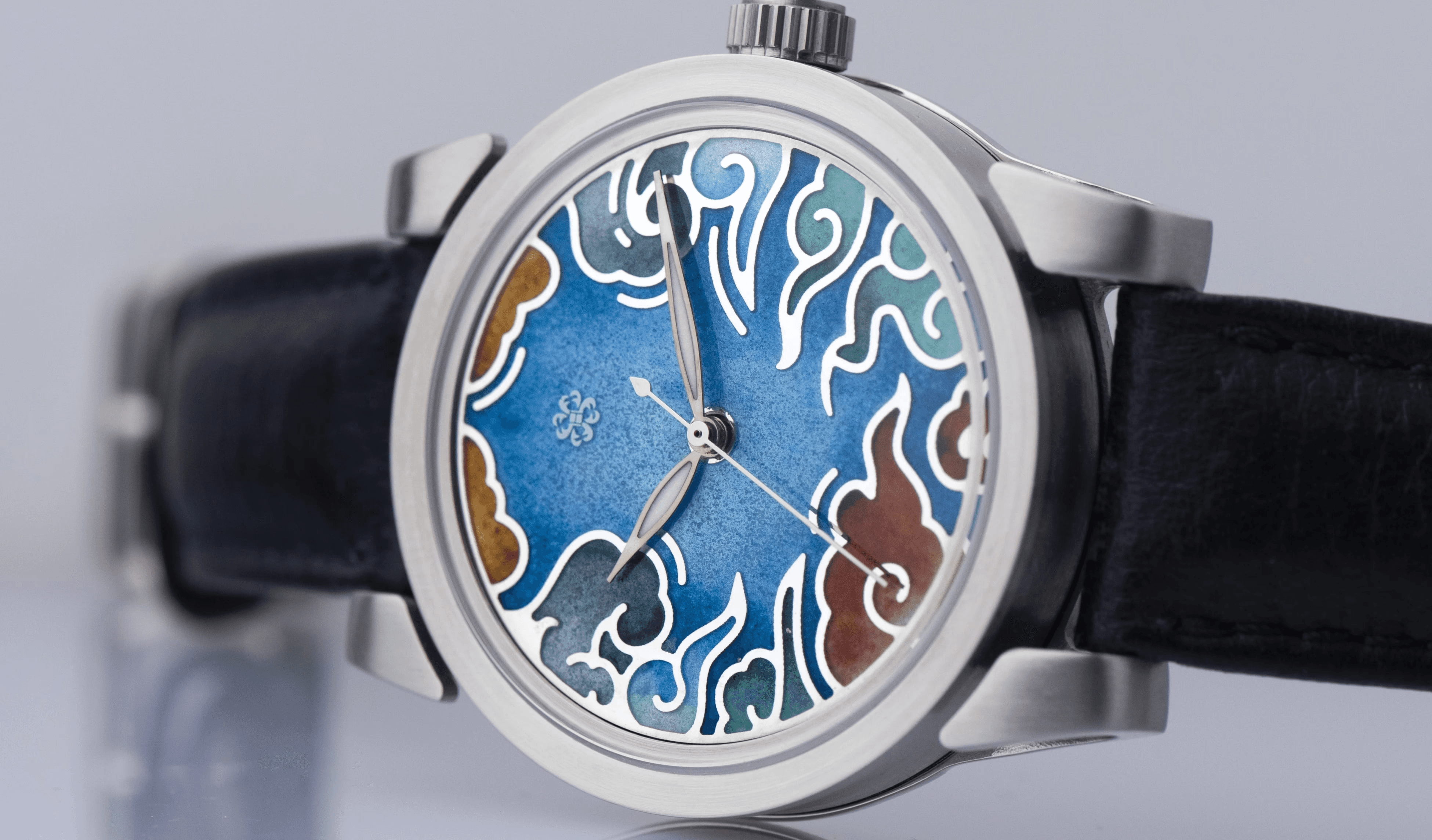

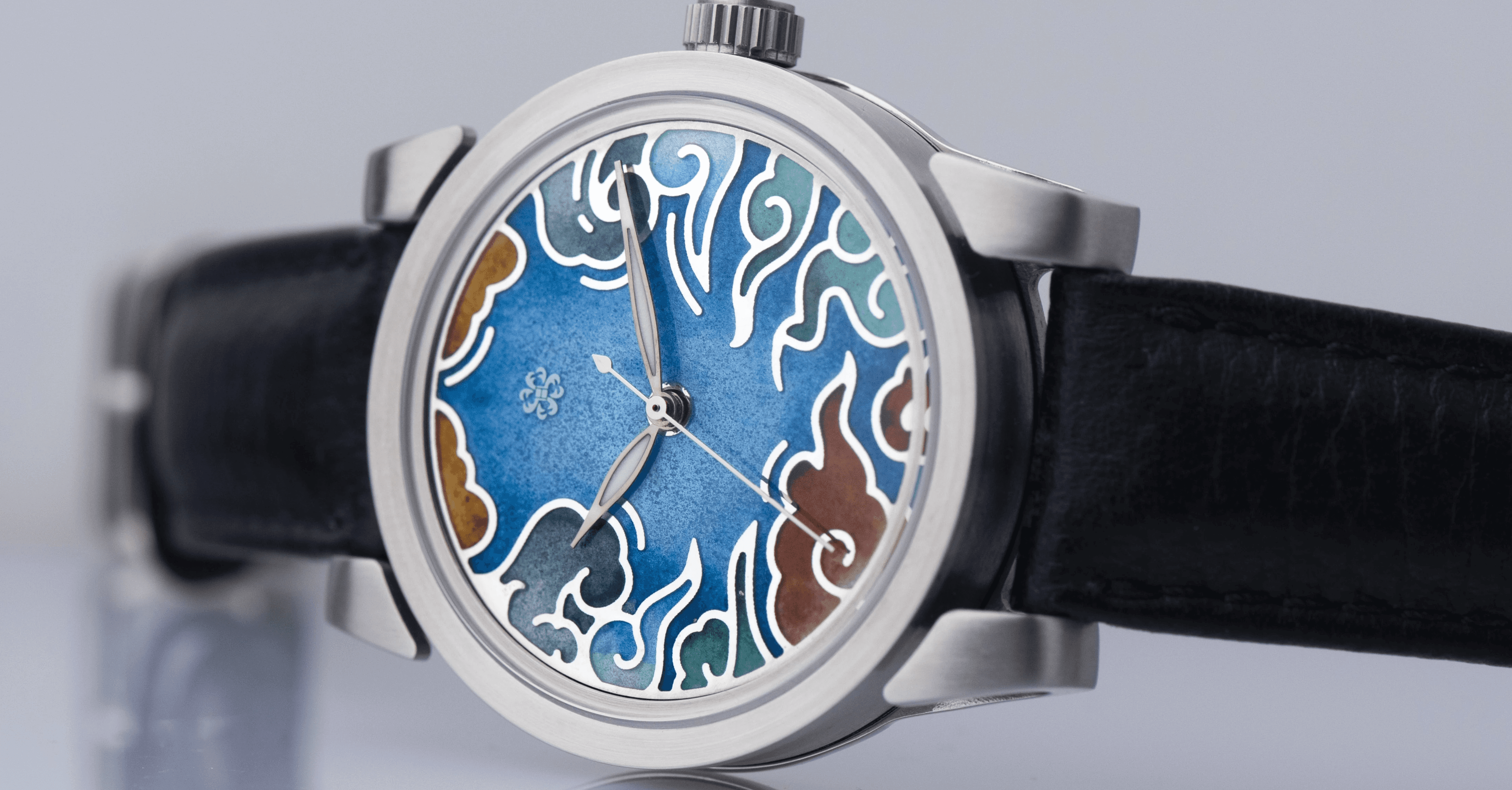

Voici quelques belles photos de ma montre

Voici quelques belles photos de ma montre

Voici quelques belles photos de ma montre

Ce que ce projet m'à apporté

  • Plein d'expérience professionnelle

  • Des contacts

  • De nouvelles façon de concevoir


Et une grande satisfaction, car j'ai pu réaliser mon propre cadran émail !

Retour menu

Je voulais remercier Gilles pour toute l'aide technique, Lucas Roillet pour les photos et toute l'aide aporté pour l'émaillage. Sans eux, la réalisation de ce projet aurait été beaucoup plus compliquée à réaliser.
